江蘇大劇院的的建設過程中采用了大量的鋼結構造型，由于造型的特殊性，使得鋼結構的外表面産上部産生了整體下沉的變形，采用傳統的全站儀監測的防範，隻能檢測出單點數據的變化性，不能反映鋼結構的整體變形及沉降趨勢，檢測結果不全面。
        三維激光掃描儀是一種全新的測量設備，它通過非接觸的方式，快速獲取可視範圍内目标的點陣數據，并且能采集到目标的色彩信息，檢測範圍廣，能夠精确地還原出土建方施工完成後的建築現狀，并通過一系列後期分析，精确檢測出交付的建築現狀與設計模型的任一位置的偏差值，為後期的裝飾，機電安裝等環節的正常推進提供的最可靠的依據。三維激光掃描儀也是目前BIM推進過程中的必不可少的重要工具。

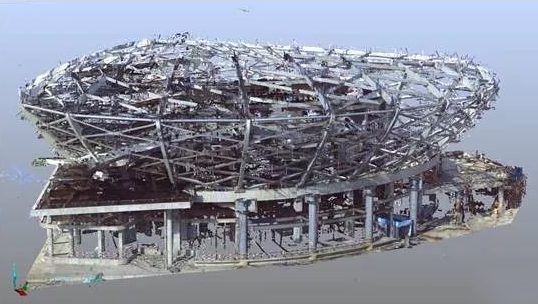

        鋼結構外表面整體點雲效果：

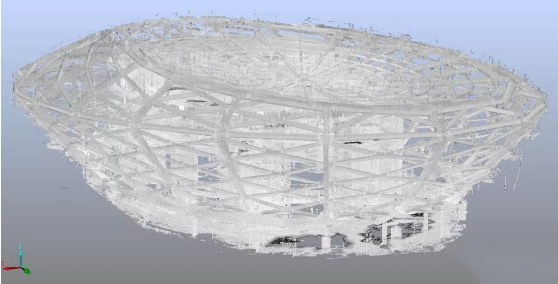

        鋼結構内表面整體點雲效果：

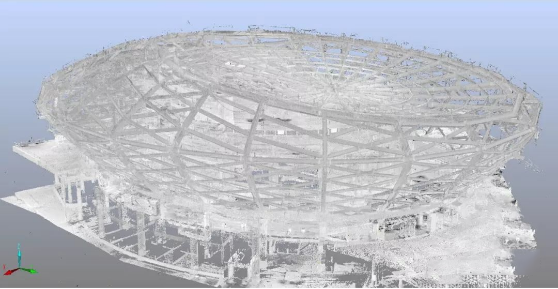

        所有掃描區域點雲整合後的效果圖：

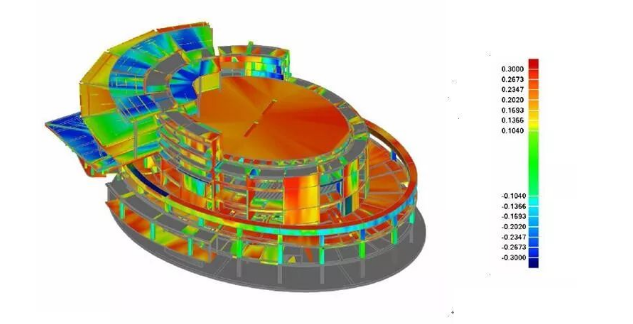

        根據前期掃描的點雲數據，匹配好大地坐标之後，将點雲數據與設計模型進行對比，檢測鋼結構的偏差值，包括沉降和位移等。
